欧米特显微镜|锂电池 / 动力电池行业完整检测方案

面向方形、软包、圆柱动力电池、消费类锂电,覆盖原材料来料、极片制程、极耳 / 汇流排焊接、模组连接件、可靠性验证、失效分析。分为视频显微镜(外观宏观筛查)、编码金相显微镜(切片截面微观分析)两大产品矩阵,满足新能源企业 QC、研发、第三方失效分析实验室,支持 IATF16949 质量体系数据追溯。

一、电池行业主要检测项目

1、外观宏观检测(无损,视频显微镜)

1. 极片:正负极极片裁切毛刺、掉料、涂层缺损、辊压裂纹、表面异物颗粒;铜铝集流体划伤、褶皱。

2. 隔膜:陶瓷涂层脱落、破孔、划痕、污点。

3. 极耳、极柱、汇流排:表面划伤、镀层缺陷、冲压毛刺;焊缝外观、飞溅、虚焊痕迹。

4. 壳体、FPC 采集板:外壳裂纹、密封胶缺陷、PCB 采集线路外观。

2、金相切片截面分析(破坏性切片)

①极片截面

• 活性物质涂层厚度、涂层与集流体界面结合状态、分层脱落;

• 辊压后孔隙状态、涂层内部微裂纹;循环老化后极片粉化、界面劣化。

②极耳、极柱、汇流排焊接(超声焊、激光焊)

• 焊缝熔合状态、焊接渗透深度、焊缝裂纹、虚焊、孔洞;

• 铜铝异种焊接界面,IMC 金属间化合物、界面分层;评估焊接工艺可靠性。

③连接件镀层

极耳、汇流排、导电端子镀金、镀镍、镀锡;镀层厚度、孔隙、起皮、分层;支持切片法、球坑 Calo‑test 法两种检测。

④失效分析切片

循环、过充、挤压、热失效拆解后样品:极片开裂、涂层剥离、焊接失效溯源;观察隔膜熔融、界面腐蚀等失效特征。

注意:极片、隔膜属于软质材料,制样难度高,切片镶嵌‑研磨‑抛光工艺直接影响判读结果。

二、机型分工与选型简表

视频显微镜系列(产线、QC 外观筛查)

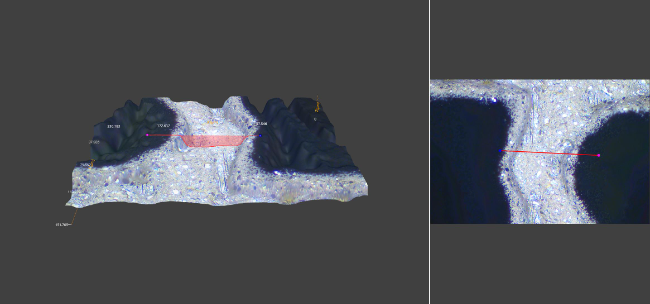

OMT‑1960HC / OMT‑2560C 高清视频显微镜大景深、长工作距离;用于极片毛刺、隔膜缺陷、极耳焊缝外观、来料首件检验;可拍照、简单尺寸测量存档。

只做表面观察,不能做微米级切片截面测量。

编码金相显微镜系列(切片、焊接、镀层、失效分析)

1. CX43M 编码金相(经济型 QC)编码明场机型;适合普通镀层球坑测试、简单焊接切片;无 DIC、无暗场;预算有限基础实验室。

2. MT40‑BDM 编码金相(行业主流)编码物镜自动识别倍率;明场 / 暗场 / 偏光 / DIC 微分干涉;100×100mm 载物台可同时放多片镶嵌样;适配极片切片、极耳焊接截面、镀层、IMC 观察;DIC 区分抛光假象和真实微裂纹,适合动力电池工厂 QC 实验室。

3. RX43M 编码研究级金相光学分辨率更高;适合车载动力电池、第三方检测机构;严苛焊接 IMC、极片微观界面、失效仲裁分析。

4. RX53M 高阶研究级金相对标进口中端金相;高可靠储能、车载电池研发实验室;全套明暗场 DIC,软件一次性买断,进口设备平替。

模块化扩展:CX43M / MT40‑BDM / RX43M / RX53M 均可加装球坑镀层测厚单元,实现微损快速镀层检测。

表格

三、核心优势

✅ 编码物镜防错:切换物镜自动匹配标尺,极片涂层厚度、焊缝、IMC 微米级测量避免人为倍率选错,满足质量体系可追溯。 ✅ DIC 微分干涉,有效区分软质极片切片的抛光假象与真实裂纹、界面缝隙,降低误判。 ✅ 一套设备兼顾:极片截面、焊接金相、镀层切片、球坑法测厚。 ✅ OMT‑1.5D 测量软件一次性买断无年费:厚度测量、孔隙率统计、图像拼接、标准化 PDF 报告输出。 ✅ 完整设备矩阵:从产线外观筛查到实验室深度失效分析,统一软件体系,本地化售后。

⚠️能力边界

1. 金相切片属于破坏性检测;软质极片、隔膜对制样要求很高,显微镜只负责观测测量,不含切割、镶嵌、磨抛设备。

2. 光学金相适合微米级观察;纳米级 SEI 膜、精细材料微观结构,需要 SEM 扫描电镜补充分析。

3. 用于实验室抽检,不做产线在线全检。
