欧米特显微镜|线缆与连接器行业完整检测方案

面向汽车线束、新能源高压连接器、通信线缆、消费电子接插件、端子线束,覆盖产线外观初检、端子压接截面分析、镀层检测、焊接焊点、材料金相、可靠性失效分析全流程。分为视频显微镜(外观 / 压接宏观)、编码金相显微镜(切片微观截面、镀层、IMC)两大设备矩阵,满足汽车行业 IATF16949、线束端子截面行业检测规范。

一、行业主要检测项目

1、外观与宏观检查(无损,视频显微镜)

1. 线缆:绝缘护套划伤、气泡、麻点、老化开裂;导体断丝、散丝、剥线刀痕、铜丝毛刺。

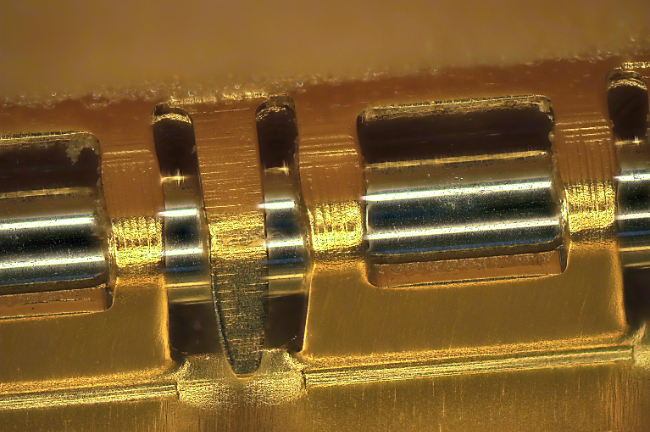

2. 连接器端子:冲压毛刺、变形、触点磕碰、镀层刮伤;压接筒外观、喇叭口、导体外露、压接褶皱。

3. 连接器焊端:SMT 焊点锡珠、虚焊、锡裂;胶壳注塑缺陷。

2、端子压接金相切片(破坏性截面分析)

样品镶嵌‑研磨‑抛光后截面观测:

• 压接高度、压缩比、孔隙率、铜丝压扁变形、铜丝切断损伤;

• 压接筒开裂、裂纹、应力损伤,评估压接工艺是否合格;

• 线束首件确认、制程巡检、可靠性试验后失效复判。

3、镀层检测(连接器插针、端子镀层)

镀金、镀银、镀锡、镍底层:镀层厚度、镀层均匀性、针孔、孔隙、起皮脱镀、基材‑镀层界面分层;支持金相切片法、球坑 Calo‑test 法两种检测方式。

4、焊接焊点与 IMC 金属间化合物

SMT 连接器、焊接端子:焊点润湿、空洞、裂纹;IMC 层厚度与形貌,评估焊接可靠性。

5、材料与失效分析

磷青铜 / 黄铜端子晶粒、冲压折弯微裂纹;盐雾、冷热循环之后镀层腐蚀、端子断裂、接触不良失效溯源。

二、机型选型与分工

视频显微镜系列(产线、QC 外观、压接宏观检查)

1. OMT‑1900HC / OMT‑2800C 高清视频显微镜大景深,适合端子、线束外观、压接宏观检查;可做简单长度测量、拍照存档;工厂产线首件检验、来料检验高频使用苏州欧米特...。

适用:看表面,不能做微米级截面镀层、IMC 测量。

编码金相显微镜系列(切片截面、镀层、微观失效分析)

1. CX43M 编码金相(经济型)编码明场机型;适合常规端子镀层切片、球坑法镀层测试;预算有限 QC 实验室;无 DIC、无暗场,复杂裂纹、IMC 不推荐。

2. MT40‑BDM 编码金相(行业主流)编码物镜自动识别倍率;明场 / 暗场 / 偏光 / DIC 微分干涉;适配端子压接切片、镀层、焊点 IMC;区分抛光假象和真实裂纹;100×100mm 载物台,一次放多个镶嵌样块,适合批量端子截面分析。

3. RX43M 编码研究级金相75×50mm 平台,光学分辨率更高;汽车线束、新能源连接器、第三方检测实验室,做严苛 IMC、微裂纹分析。

4. RX53M 高阶研究级金相对标进口中端金相,高可靠车载、新能源连接器仲裁分析;编码 + 全套明暗场 DIC;软件一次性买断,替代进口设备。

模块化扩展:CX43M/MT40‑BDM/RX43M/RX53M 均可加装球坑镀层测厚单元,实现快速微损镀层检测。

三、选型简表(线缆 & 连接器)

表格

四、核心优势

✅ 编码物镜防错:切换物镜自动匹配标尺,端子镀层、压接截面、IMC 微米级测量避免人为倍率选错,满足 IATF16949 质量体系数据追溯。 ✅ DIC 微分干涉,区分抛光假象与真实微裂纹,端子切片判读更准确。 ✅ 支持金相切片法 + 球坑法两套镀层检测方案,一台设备兼顾。 ✅ OMT‑1.5D 软件一次性买断无年费:厚度、孔隙率统计、图像拼接、PDF 标准化报告输出。 ✅ 完整设备矩阵:从产线外观到实验室金相,同品牌统一软件,适配线束连接器工厂、第三方检测机构。

⚠️能力边界

1. 切片属于破坏性检测;切割、镶嵌、研磨抛光制样质量直接影响结果,显微镜只负责观测测量,不含制样设备。

2. 适合实验室抽检,不做产线全检;纳米级微观分析需要 SEM 扫描电镜补充。
