OMT‑2560HC 三目 4K 视频显微镜｜光通讯行业检测方案
2026-09-04(0)次浏览
OMT‑2560HC 三目 4K 视频显微镜|光通讯行业检测方案
OMT‑2560HC 属于三目体视视频显微镜(OMT‑2500 系列)苏州欧米特...;支持双目目视观察 + 4K 相机同步输出,兼顾人眼直接看与屏幕成像;大景深,工作距离长,适合光通讯大尺寸、高低落差器件外观质检;不属于金相显微镜,不能做切片、IMC、球坑涂层测厚苏州欧米特...。
光通讯主要检测对象
TO‑CAN、蝶形 TOSA/ROSA 器件:管壳外壳、透镜表面、金丝键合、焊盘锡珠、引脚变形、脏污异物;腔体深度大,长工作距优势明显。
光模块组件、CPO 封装腔体:模块外壳、盖板、屏蔽件、陶瓷管壳,检查裂纹、毛刺、溢锡、多余物。
FA 光纤阵列、MT‑FA:大视场检查溢胶、陶瓷基座磕碰、大面积碎屑、胶体溢出;不适合分辨亚微米级纤芯微崩口。
MPO/MT、LC/SC 连接器组件:连接器外壳、定位孔、塑胶件外观,插芯端面初筛复检。
光器件半成品、零部件来料检验:滤波器、隔离器、基座外观缺陷筛查。
核心硬件配置

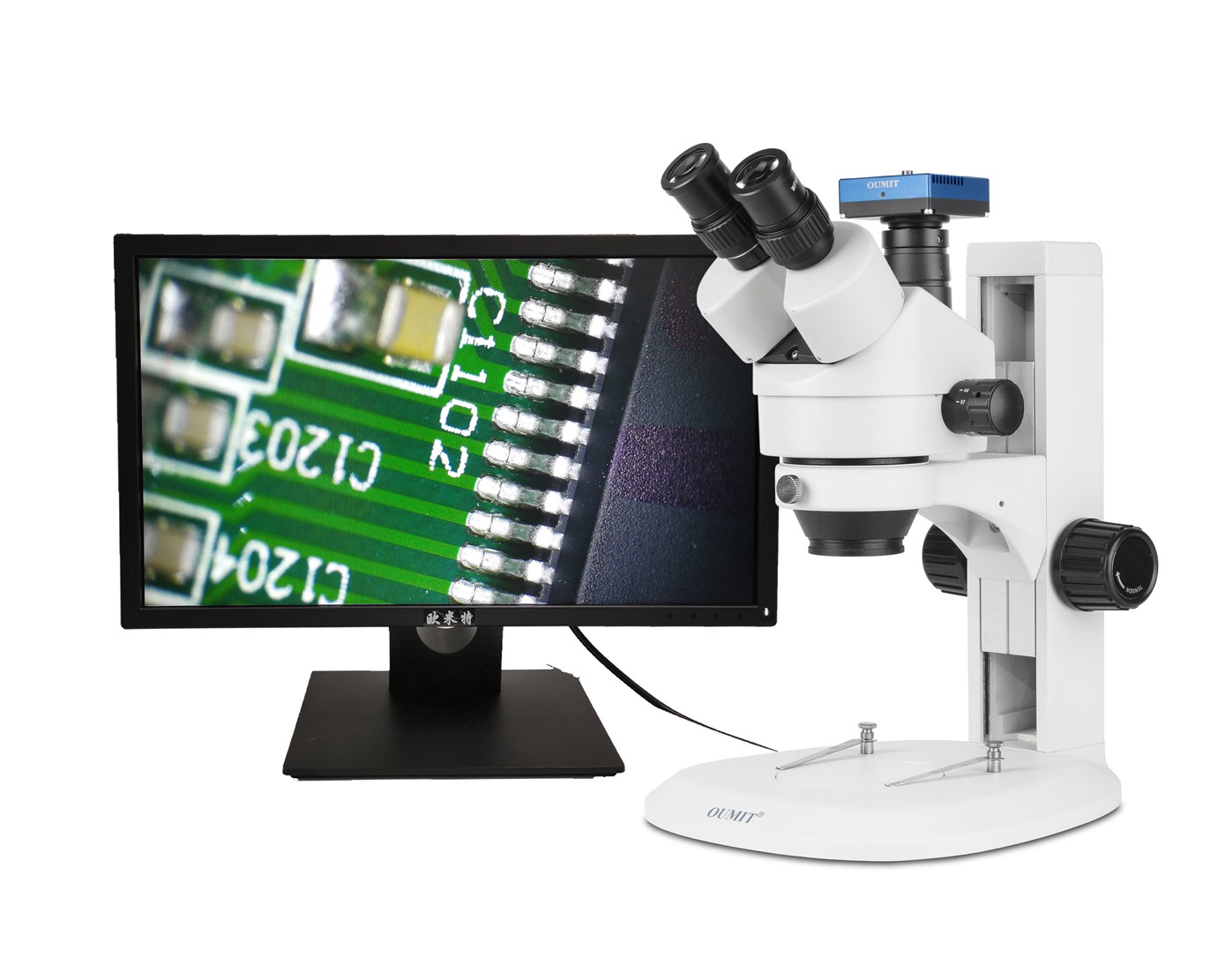

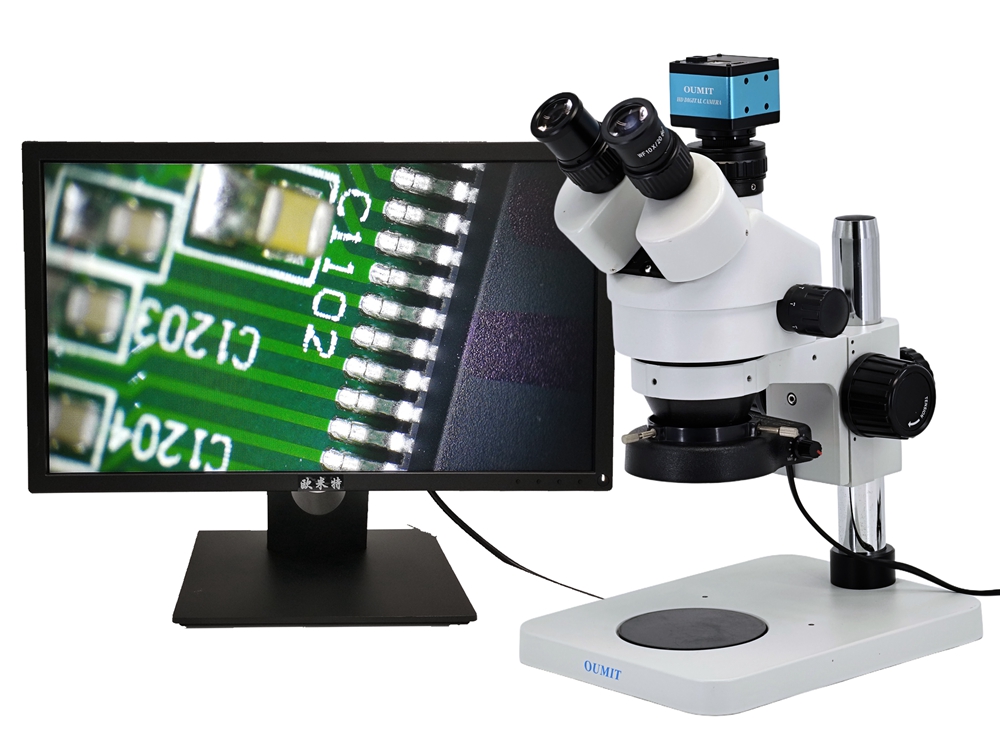

三目体视光路,双目目视 + 4K 工业相机同步成像,既可以人眼观察,也可以 HDMI 直连显示器屏幕观测苏州欧米特...。
连续变倍体视光学,变倍范围:7‑45×,超长工作距离,适配 TO 等高腔体器件,物镜不易撞样品。
标配环形 LED 光源,可选斜射光源、同轴光源;适配金属、陶瓷、塑胶多种材质。
软件功能:拍照录像、距离测量、标注存档、PDF/Excel 报告导出;图片可用于质量追溯。
支架可选:标准立柱、万向摇臂支架,大平台底座,方便放置大尺寸模块、工装夹具苏州欧米特...。
产品核心优势
✅ 三目双通道:目视观察和屏幕成像同时进行,质检人员既可以目镜看,也可多人共享显示器画面,适合产线、实验室评审。 ✅ 长工作距离 + 超大景深,针对 TO、蝶形、CPO 腔体等高落差工件,不用频繁调焦,大部件大部分区域一次成像清晰。 ✅ 万向摇臂支架可选,大模块、异形器件摆放灵活,无尘车间友好。 ✅ 4K 成像,图像清晰,支持文件存档、报告输出,满足来料检验记录留存。
⚠️能力边界
属于体视视频系统,非金相显微镜,无 DIC 微分干涉;亚微米级纤芯微崩口、浅划痕分辨不足,该类严苛检测选用 ME700/RX43N 金相显微镜。
仅做表面外观检测,无法做切片剖面、胶层缝隙、IMC 金属间化合物、球坑涂层测厚。
欧米特光通讯视频机型横向对比
表格
| 型号 | 光路形式 | 核心特点 | 适用工位 |
|---|---|---|---|
| OMT‑1960HC | 单筒视频 | 10‑200×,大景深,光棒、插芯大批量产线初筛 | 光棒、连接器量产抽检 |
| OMT‑1980HC | 单筒视频 | 15‑220×,倍率更高,侧重细小缺陷复判 | 研发 QC 复判工位 |
| OMT‑4060HC | 单筒视频 | 同轴 + 环形双光源,抑制高反光 | FA、TO 抛光镜面工件 |
| OMT‑2560HC | 三目体视视频 | 双目目视 + 屏幕同步,长工作距,大景深 | TO / 蝶形 / CPO 大腔体器件、模块组件 |
整套设备搭配方案
TO、蝶形、CPO 腔体、大光模块组件外观检测:OMT‑2560HC 三目体视视频显微镜
高反光抛光端面(FA、插芯):OMT‑4060HC 同轴视频显微镜
光棒、插芯大批量产线:OMT‑1960HC
微崩口、切片剖面、胶层缝隙分析:ME700 倒置编码金相显微镜
