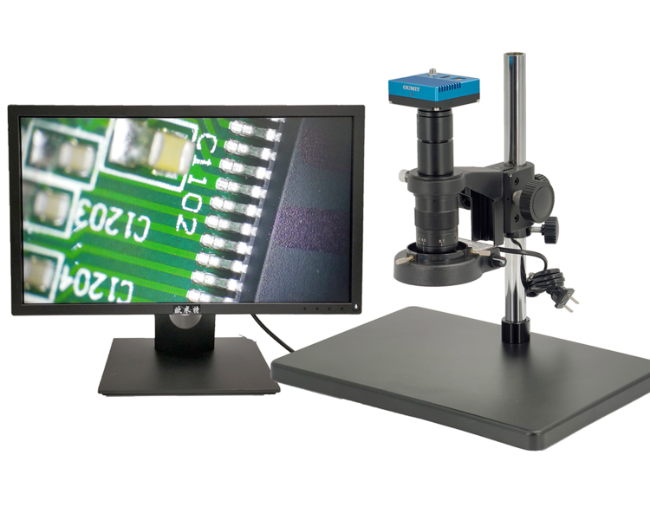

OMT‑1960HC 高清 4K 视频显微镜｜光通讯行业检测方案
2026-09-04(251)次浏览
OMT‑1960HC 高清 4K 视频显微镜|光通讯行业检测方案
OMT‑1960HC 属于单筒连续变倍视频显微镜(非金相),4K 成像,主打大视场、大景深,在光棒、光纤、连接器产线装机量高,适合量产产线大批量外观筛查,不能做切片金相、IMC、球坑涂层测厚苏州欧米特...。
光通讯主要检测对象
光纤光棒:光棒端面裂纹、气泡、麻点、崩边、表面污渍,国内多家光棒大厂在用该机型做端面质检苏州欧米特...。
光纤连接器组件:LC/SC/FC、MPO‑MT 陶瓷插芯,端面颗粒、污渍、崩边、缺口;搭配专用定位工装快速复检。
FA 光纤阵列、MT‑FA:FA 端面大视场初筛,溢胶、碎屑、陶瓷基座磕碰、大面积划痕。
TO‑CAN、蝶形 TOSA/ROSA:管壳、透镜、引脚焊点、金丝外观,脏污、压伤、异物颗粒筛查。
光模块零部件、陶瓷管壳:来料外观检验,裂纹、毛刺、表面缺陷初检。
核心硬件配置
4K 工业相机,HDMI 直连显示器,USB 接电脑采集图像;
连续变倍镜头,光学放大 10‑200×,大景深,高低落差样品大部分区域一次清晰;
标配环形 LED 光源,可选斜射光源、简易同轴光源;环形光适合凹凸颗粒;斜射光强化划痕麻点;
软件能力:拍照录像、距离测量、标注存档、PDF/Excel 报告导出;
重型立柱支架,调焦行程大,适配各类工装夹具。
产品核心优势
✅ 大景深、大视场,适合光棒、插芯、FA 阵列这类样品,不用频繁调焦,产线检测效率高。 ✅ HDMI 直出显示器,多人同时观察,降低质检人员用眼疲劳,适配无尘车间。 ✅ 模块化光源,可按需选配插芯、FA 专用定位工装,样品快速定位。 ✅ 整机结构稳定,量产产线长期使用可靠性好,国内多家光棒企业批量装机苏州欧米特...。
⚠️能力边界
属于视频数码系统,不是金相显微镜,无 DIC 微分干涉;亚微米级纤芯微崩口、浅划痕分辨不足,该类严苛检测选用 ME700/RX43N 金相。
仅做表面外观观察,无法做切片剖面、胶层缝隙、IMC 金属间化合物、球坑涂层测厚。
同系列机型选型区分
表格
| 型号 | 核心特点 | 适用工位 |
|---|---|---|
| OMT‑1960HC | 大景深,10‑200×,环形光为主,大视场 | 光棒、插芯、FA 产线大批量外观筛查 |
| OMT‑1980HC | 更高倍率,15‑220×,侧重细节放大 | 研发、QC 复判工位,光芯片、纤芯周边细小缺陷 |
| OMT‑4060HC | 同轴 + 环形双光源,抑制镜面反光 | 抛光高反光件,FA 端面、TO 金属外壳 |
完整设备搭配方案
产线大批量外观筛查:OMT‑1960HC(光棒、插芯、FA 初检)
高反光抛光工件:OMT‑4060HC 同轴视频显微镜
研发复判、微小缺陷:OMT‑1980HC 高倍视频显微镜
微崩口、切片、胶层缝隙分析:ME700 倒置编码金相显微镜
