RX43M 编码型金相显微镜|PCBA 焊点 IMC 金属间化合物层测量方案

IMC(Cu₆Sn₅、Cu₃Sn)厚度大多 0.5‑5μm,是评价 BGA/QFN 焊点焊接可靠性、多次回流、高温老化的关键指标。RX43M 编码正置金相,满足IPC‑TM‑650、IPC‑J‑STD‑001切片分析要求,适合工厂 QC、常规第三方实验室做 IMC 厚度测量与形貌判定;定位中端研究级,相比 RX53M,适合常规消费电子、工业电子,高可靠车载项目优先选 RX53M。

IMC 层主要检测项目(切片 + 微腐蚀制样)

样品经过切割‑镶嵌‑研磨抛光‑轻度化学腐蚀,使 IMC 相与焊料、铜焊盘形成色差衬度。

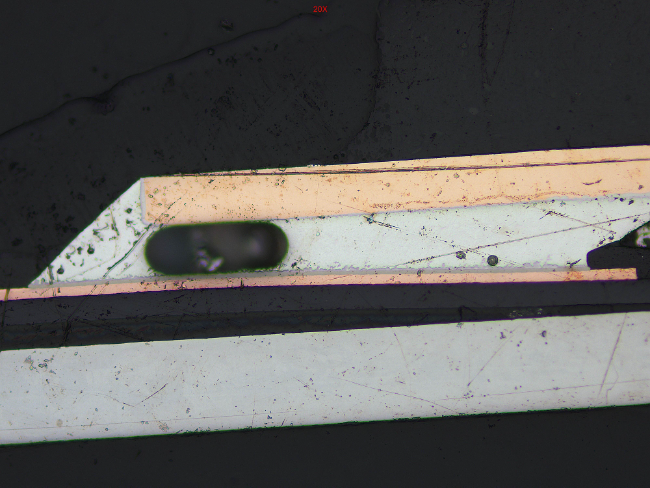

1. IMC 层厚度测量:多点测量扇贝状 Cu₆Sn₅、过渡层 Cu₃Sn 厚度,取 5‑10 点位平均值,评估回流、热老化后的异常增厚 / 过薄。

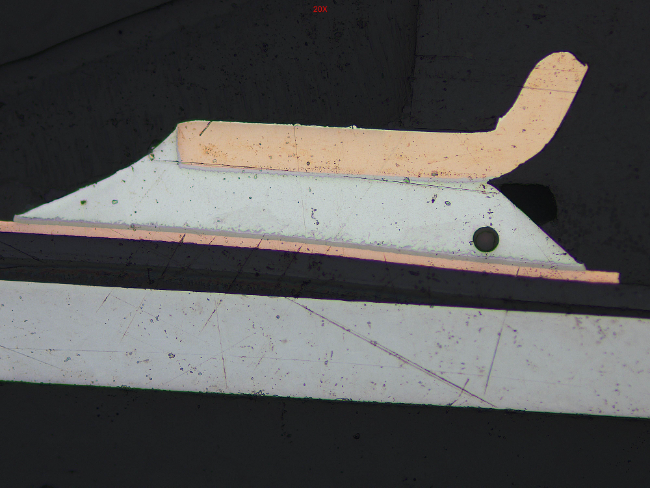

2. IMC 形貌观察:连续扇贝状、断续、针状、异常厚 Cu₃Sn 生长,判断焊接工艺合理性。

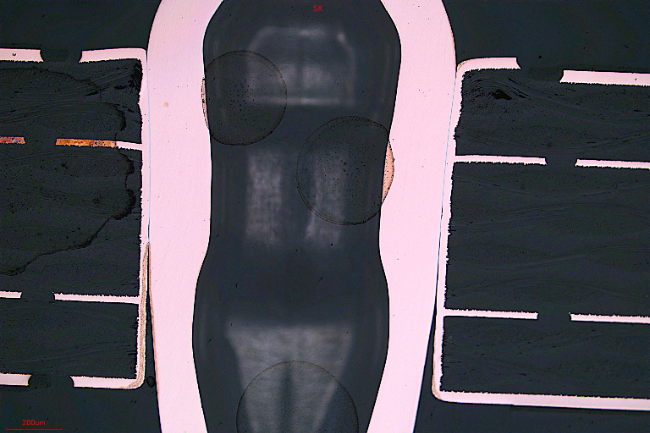

3. 界面缺陷判定:IMC 界面微裂纹、局部缺失、孔洞、润湿不良;区分真实裂纹与抛光带来的假象划痕。

4. 不同焊盘表面处理对比:OSP、ENIG 沉金、HASL 喷锡的 IMC 形貌差异分析。

实操建议:IMC 测量总放大倍率500‑1000 倍;切片腐蚀、磨抛制样质量直接决定界面清晰度。

RX43M 核心硬件配置(IMC 测量)

1. 编码 5 孔物镜转换器(核心)硬件识别物镜倍率,软件标尺自动校准,联动记忆照明参数;频繁切换 50×、100× 高倍物镜时,杜绝人工选错倍率带来微米级测量偏差,满足 IATF16949、CNAS 实验室数据追溯。

2. 无限远半复消色差明暗场光学,支持Nomarski‑DIC 微分干涉

• 明场:腐蚀样品常规 IMC 厚度测量;

• 暗场:提升微小孔洞、微裂纹对比度;

• DIC 微分干涉:把微小高度差转为浮雕衬度,区分抛光伪划痕与真实 IMC 微裂纹,把界面轮廓分辨出来。

1. 金相物镜配置:5×/10×/20×/50×/100× 干式金相物镜,满足 IMC 高倍观测分辨率需求。

2. XY 载物台行程 75×50mm,适配标准 Φ25‑40mm 镶嵌切片。

3. 三目光路 + 4K 科研 CMOS 相机 + OMT‑1.5D 测量软件

• 线段多点厚度测量,多组数据统计求平均值;

• 焊点空洞率统计、景深融合、图像拼接;

• 输出带标尺 PDF/Excel 报告,图像存档追溯。

4. 调焦防撞限位,防止高倍物镜撞击抛光切片样品。

5. 模块化扩展:可加装球坑镀层测厚单元;可升级 NIR 近红外模块,兼顾 PCB 切片与光通讯器件分析。

产品核心优势

✅ 编码防错,高倍切换物镜标尺自动校准,规避人为测量误差,实验室出报告严谨可靠。 ✅ DIC 微分干涉有效分辨 IMC 界面,降低抛光假象造成误判。 ✅ 无限远半复消色差光学,高倍成像色差小,IMC 相边界锐利,便于软件定位测量边界。 ✅ 软件一次性买断,无年费,厚度测量、统计、报告导出全部内置。 ✅ 一机多用:除 IMC,还可完成孔铜、阻焊油墨切片、镀层、光通讯器件切片分析。

⚠️能力边界

1. 金相切片属于破坏性检测;研磨抛光、腐蚀工艺对结果影响很大,显微镜只负责观测测量。

2. 光学金相适合≥0.5μm IMC 层观测;纳米级微观相结构,需要 SEM 扫描电镜做补充分析。

3. RX43M 适合消费电子、普通工业电子 IMC 检测;车载等高可靠性严苛场景,优先 RX53M;只做抽检,不适合产线全检。

RX43M 与 RX53M IMC 场景简单对比

表格

实验室搭配参考

1. 常规 PCBA‑IMC 切片分析:RX43M 编码型正置金相显微镜

2. 大批量多片 PCB 切片:MT40‑BDM

3. 大镶嵌块、厚样品:ME700 倒置金相

4. 镀层球坑法测厚:主机加装球坑测厚单元

5. 外观初筛:OMT 系列视频显微镜
