欧米特正式发布第三代镭射盲孔检查显微镜 MT‑A330DF

第三代 MT‑A330DF 工具测量显微镜,面向 HDI、高阶 PCB、IC 载板镭射微盲孔工艺质量检测,对标进口高端工具显微镜,遵循 IPC‑6012、IPC‑2226 规范,聚焦镭射钻孔首件验证、制程巡检、失效分析实验室场景。设备为实验室抽检分析设备,非产线全自动 AOI。

产品迭代背景

随着 IC 载板、高阶 HDI 微盲孔孔径持续缩小,盲孔孔底残胶、铜损伤、锥度管控难度加大。第三代 MT‑A330DF 在光学光路、电动 Z 轴测高机构、载台刚性、测量软件算法四大维度完成升级;保留明场 BF、暗场 DF、DIC 微分干涉、同轴落射全套观测模式,兼顾盲孔外观观测、尺寸测量、缺陷识别。

第三代核心升级亮点

1. 优化无限远长工作距光学光路新一代半复消色差物镜组,光通量提升;暗场对孔底细微树脂残渣、炭化残留物对比度进一步增强;DIC 微分干涉对孔底微小凹凸、铜面微损伤成像能力优化,弱对比度缺陷更容易识别;长工作距离适配深盲孔腔内观测。

2. 高精度闭环电动 Z 轴测高系统升级闭环控制电动 Z 轴,降低高度测量离散误差;FA 智能辅助对焦算法优化,深盲孔多视场切换自动对焦更快;可无损完成盲孔深度、锥度、深径比测量,减少切片依赖。Z 轴行程 150 mm。

3. 高刚性大理石底座与载台优化300×200 mm 大行程 XY 工作台,可直接放置 PCB 大板无需裁切;传动结构优化,移动平顺,抑制抖动,保障高倍率下测量稳定性。

4. OMT‑MMS 测量软件算法升级(第三代专属)

• 优化圆度、孔径自动识别算法,适配异形镭射盲孔;

• 盲孔参数模板库:HDI、IC 载板微盲孔参数一键调用;

• 支持图像全景拼接、缺陷标记、批量数据统计;

• 一键输出 PDF/Word 标准化报告,完整记录图像、尺寸数据,满足 CNAS、IATF16949 质量体系追溯。

1. 模块化扩展能力可后期加装 OMT‑CTMS01 球坑涂层测厚模块,一套设备同时实现盲孔检测 + 镀层球磨测厚,提升实验室设备复用率。

第三代 MT‑A330DF 系统组成

1. 第三代主机本体:重型大理石底座、闭环电动 Z 轴、300×200 mm XY 工作台

2. 无限远半复消色差长距明暗场 DIC 物镜:5X、10X、20X、50X

3. 反射照明模组:明场、暗场、DIC 微分干涉、同轴落射 LED 照明

4. 4K 科研彩色 CMOS 相机

5. OMT‑MMS 显微测量分析软件

6. 选配:OMT‑CTMS01 涂层厚度球磨测量系统

主要技术规格

表格

典型检测项目

1. 尺寸测量:盲孔上口 / 下口孔径、真圆度、孔位偏移、盲孔深度、锥度、深径比;

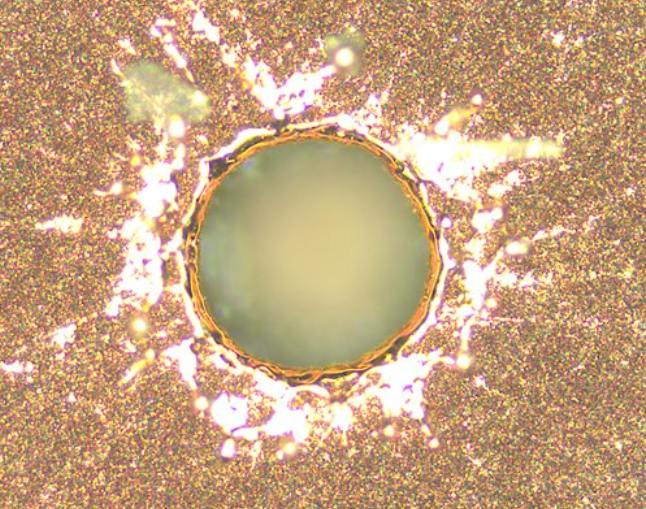

2. 表面缺陷识别:孔底残胶、铜渣、过烧损伤、孔底凹坑;孔壁烧蚀毛刺、树脂拉丝、炭化残留;

3. 切片截面分析:搭配金相制样,观测孔壁轮廓、电镀填孔浸润状态、内部空洞;

4. 工艺验证:镭射钻孔参数评估、首件确认、良率分析、开路失效溯源。

核心优势

✅ 明暗场 + DIC 组合成像,有效捕捉普通明场难以发现的孔底微量残渣与细微损伤。 ✅ 闭环电动 Z 轴实现盲孔深度无损测量,减少切片制样工作量。 ✅ 大行程工作台支持整块 PCB 板直接上机,避免样品裁切带来二次损伤。 ✅ 软件内置盲孔专用模板,批量检测效率高,数据完整可追溯。 ✅ 模块化可扩展球坑测厚单元,一套设备兼顾盲孔检测与镀层快速测试。

⚠️能力边界

1. 实验室抽检设备,不可替代产线全自动 AOI;

2. 光学表面观测仅可查看孔口、孔底;孔壁完整剖面、孔内电镀填孔内部空洞建议采用金相切片做仲裁复核。
