欧米特编码金相显微镜|PCB 切片阻焊油墨(阻焊绿油)检测方案
阻焊油墨切片分析,依据 IPC‑TM‑650、IPC‑SM‑840、T/CSTM 00908‑2022,通过金相切片截面,做阻焊层厚度、形态、缺陷检测,是 PCB 制程、可靠性、失效分析的仲裁手段。欧米特MT40‑BDM / RX43M / RX53M / MT80‑BDM 编码金相均可胜任油墨切片检测,编码物镜杜绝倍率选错带来厚度测量误差,适合 PCB 厂、FPC、第三方 CNAS 实验室。
一、阻焊油墨切片主要检测项目(截面观察)

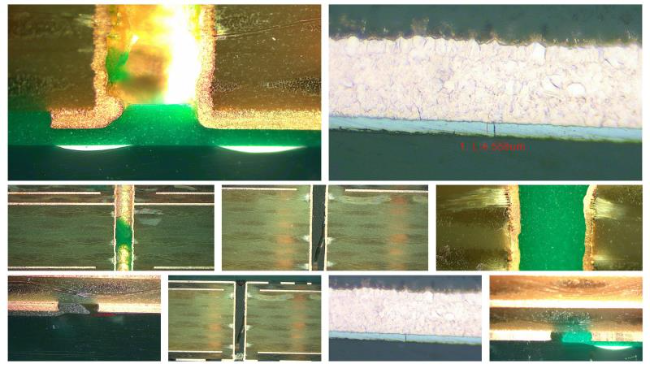

样品经过切割‑镶嵌‑研磨‑抛光,显微镜下观察阻焊层剖面:
阻焊油墨厚度测量
基材面阻焊厚度、导体(铜线路)上方油墨厚度、线路拐角油墨厚度;
阻焊坝高度、开窗侧壁油墨厚度;
评估油墨涂布、显影、丝印工艺是否达标。
阻焊形貌与结构
油墨侧蚀、阻焊陡壁、阻焊钻蚀;
焊盘边缘阻焊爬升、阻焊上焊盘;
阻焊开窗侧壁轮廓。
油墨内部缺陷
油墨内部气泡、孔洞、分层、裂纹;
油墨与铜面 / 基材界面结合状态,界面剥离、缝隙;
油墨夹杂物、固化不良。
可靠性切片后观察冷热循环、回流焊后:阻焊开裂、起泡、分层、与铜面脱粘失效复判。
注意:油墨为有机树脂,抛光容易产生假象划痕,需要 DIC 微分干涉区分真实裂纹和抛光伪缺陷。
二、机型选型
表格
| 机型 | 类型 | 适合油墨切片场景 |
|---|---|---|
| MT40‑BDM 编码正置金相 | 正置,100×100mm 载物台 | 常规标准 Φ25‑40mm 镶嵌块,批量 PCB/FPC 油墨切片,主流 |
| RX43M 编码正置金相 | 正置,75×50mm 载物台 | 少量样品、高分辨率微观细节观察 |
| RX53M 编码正置金相 | 研究级正置 | 对标进口中端,高可靠性汽车板、高速板油墨检测 |
| MT80‑BDM 编码大平台金相 | 正置,210×210mm 大平台 | 大镶嵌块、多片同时检测,FA 研磨盘 + PCB 多类样品混用 |
| ME700 编码倒置金相 | 倒置金相 | 厚、大尺寸镶嵌样,样品倒扣,减少抛光面损伤风险 |
三、MT40‑BDM 核心配置(油墨切片典型配置)
编码物镜转换器:硬件识别物镜倍率,软件标尺自动校准,记忆照明参数;避免人工切换倍率导致油墨厚度测错,满足 CNAS、IATF16949 数据追溯要求。
无限远半复消色差明暗场光学;明场做常规厚度测量;DIC 微分干涉非常关键,分辨油墨微裂纹、界面缝隙、抛光假象;暗场强化微小气泡、孔洞对比度。
物镜配置:10×、20×、50× 金相物镜,阻焊油墨仲裁测量常用 200 倍总放大倍率。
4K 科研相机 + OMT‑1.5D 测量软件:
多点厚度测量、阻焊侧蚀量、阻焊坝尺寸;
气泡 / 孔洞统计、长度测量、景深融合;
直接输出 PDF 标准化检测报告,图片存档追溯。
调焦防撞限位,防止物镜刮伤抛光软质油墨切片表面。
模块化:可扩展球坑镀层测厚单元,同一台设备同时做油墨切片 + 孔铜 / 镍金镀层球坑测厚。
四、产品核心优势
✅ 编码防错,解决油墨薄、测量倍率切换频繁带来的人为测量偏差,实验室出报告更可靠。 ✅ DIC 微分干涉,有效区分有机油墨的抛光划痕假象与真实开裂、界面脱层,这是普通金相很容易误判的点。 ✅ 有机树脂油墨对比度优化,油墨‑铜‑基材三层界面边界清晰,便于软件识别边界测量厚度。 ✅ 一机多用:除阻焊油墨,同时完成孔铜、IMC、BGA 焊点、层压分层等全套 PCB 切片项目。
⚠️能力边界
切片属于破坏性检测,切割、研磨、抛光制样质量对油墨检测结果影响极大;设备只做显微观测,不含制样设备。
适合实验室抽检,不用于产线全检;纳米级微观界面需要 SEM 扫描电镜。
