欧米特PVD球磨测量仪
2026-09-04(312)次浏览
欧米特PVD球磨测量仪
测量原理
球坑法,也称为杯形研磨法或“Calotest”,是一种用于测量涂层厚度的技术:

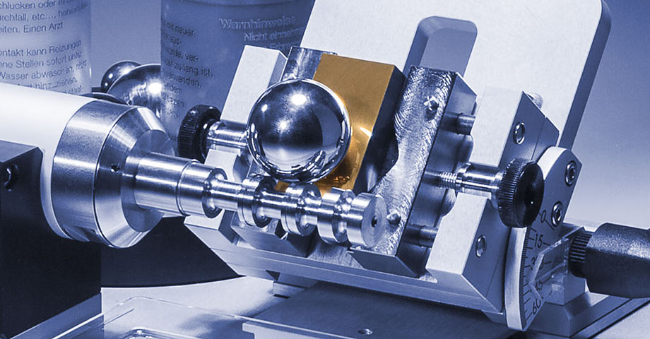

- 将样品放置在带有磨料浆(如金刚石悬浮液或金刚石研磨膏)的旋转钢球下方。
- 钢球在样品表面磨出一个球形凹槽,称为“球冠坑”。研磨时间取决于涂层类型、厚度和耐磨性,通常在几秒钟到几分钟之间。

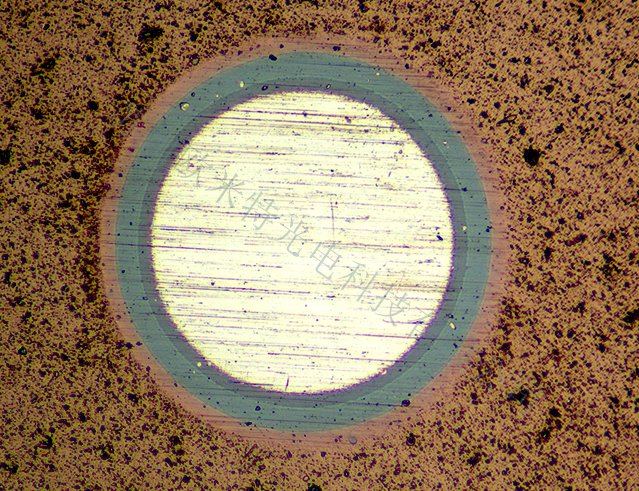

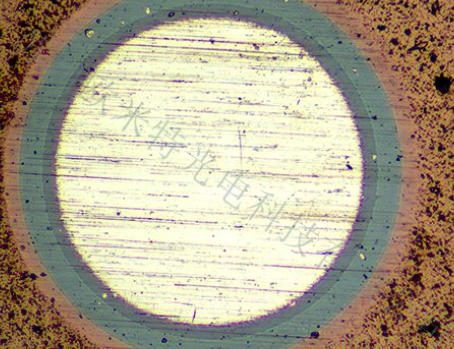

- 当涂层被完全研磨穿透后,可在显微镜下对形成的球冠坑进行分析。各涂层会呈现为同心圆环或椭圆环状结构,从而实现对各层厚度的测量。
优势:
- 操作简单 经简单培训即可上手
- 快速高效 无需制备样品,几分钟内即可获得测量结果
- 多功能 可测量单层以及多层镀层
- 高精度 可达到亚微米级的测量精度
- 受材料影响小 适用于多数常见基材/涂层组合

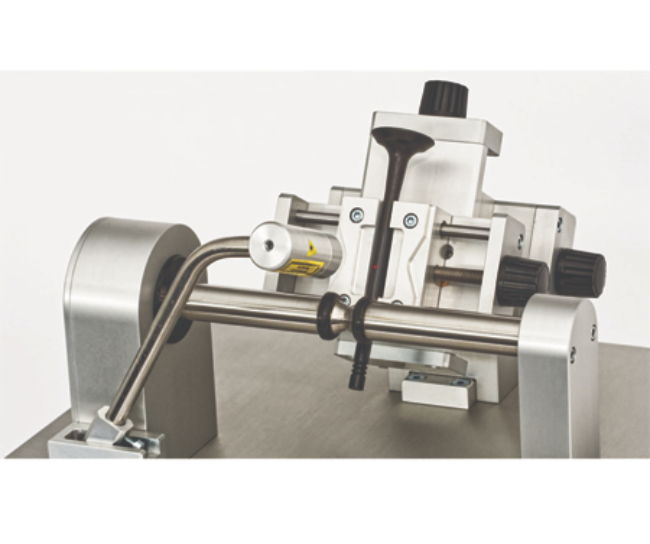

- 适用于不同样品形状 测量结果不受样品形状影响(适用平面、圆柱形、球形和椭球型样品)
- 可追溯性 通过直接测量,用户可以清晰地看到结果是如何产生的
应用领域:
- PVD涂层
- CVD涂层
- 金属涂层
- 电镀涂层
- 化学涂层
- 聚合物涂层
- 油漆涂层(硬化)
- 装饰性涂层
- 氧化涂层
- 其他
应用实例:
应用 #1 TiN/金属 TiN = 1.63 um
|
|
|
应用 #2 油漆/塑料 油漆层 1 = 43.33 um 油漆层 2 = 5.03 um
|
|
|
应用 #3 环氧树脂/Cu/Fe 环氧树脂 = 9.26 um I中间层 = 4.10 um Cu = 5.49 um
|
|
|
应用 #4 Cr/Ni/Cu/Zn 合金 Cr+Ni = 15.04 um Cu = 28.83 um
|
|
|
应用 #5 Ni/Cu/Ni/ NdFeB 磁体 顶部 Ni = 5.16 um Cu = 3.38 um 底部 Ni = 7.58 um
|
|
|
应用 #6 TCL/IPL/PC plastics TCL = 13.18 um IPL = 2.3 um
|
|
|
